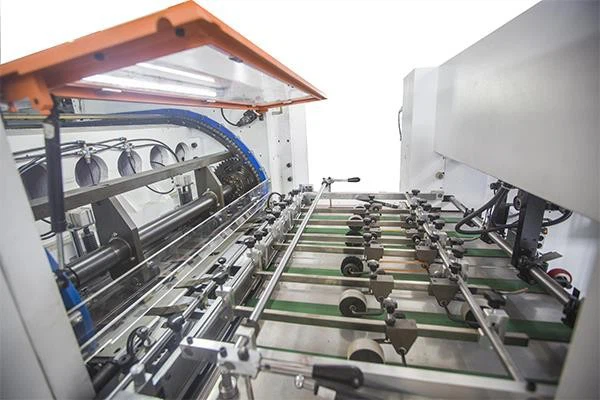

Fuldautomatisk kartonstansemaskine med afisolering

Fuldautomatisk karton-stansemaskine med stripping-stansemaskine

(Model: ECOO-TD800S)





★ Beskrivelse
TD800S fuldautomatisk udstansningsmaskine er det nyeste produkt af T-serier. 7 sæt gribestænger med gribere lavet af let og holdbar aluminiumslegering med ultra hård belægning og anodiseret finish sikrer nøjagtig og ensartet papirregistrering.

Ansøgning:Fuldautomatisk udstansningsmaskine også kaldet pap udstansningsmaskine. Denne model er speciel til at skære mange slags etiketter.





★ Specifikationer

Model	TD800S
Maksimal arkstørrelse	800 × 580 mm
Minimum arkstørrelse	310 × 310 mm
Maksimal skærestørrelse	790× 570 mm
Minimum Griber Margen	8 mm
Inde i Chase	940 × 610 mm
Maksimalt tryk	200 tons
Maksimal hastighed	7000 ark/time
Pladetykkelse	0.2-2mm pap E Flute Bølgepapir
Maks. Pælehøjde ved Feeder	1300 mm
Maks. Pælehøjde ved levering	1000 mm
Samlet kraft	15 Kw
Dimensioner (L×B×H)	4900 × 2000 × 2000 mm
Vægt	14,5 tons





★ Produktfunktioner



Foderenhed

•Pælebakke med håndtag, der muliggør manuel lateral korrektion af pælen under produktionen

•Strømmæssigt fremføringssystem med en højeste hastighed på 120 ark i minuttet

•2 sugekopper hver til at løfte papir, 2 sugekopper til at flytte papir

•Højde og vinkel på sugehoveder kan nemt justeres

•Elektroniske sikkerhedsanordninger, der forhindrer indføringsbunken i at overstige

•Mikrojustering er tilgængelig for tværgående positionering af pælebord

•Nøjagtig dobbeltpladedetektor

•Nem udskiftning af træk og skub sidestyr blot ved at dreje en bolt uden behov for at fjerne og udskifte komplet sidestyr

•2 frontstyr med mikrojustering og sidestyrene kan justeres med hjulhåndtag

•Fotoelektrisk detektor med automatisk stopsystem på fødebord i tilfælde af papirstop

•Separat drevstyring af foderenheden og hovedmaskinen for nem klargøring

•PLC og elektronisk knast til tidsstyring



Udskæringsenhed

•Siemens hovedmotor styret af Schneider inverterstyring

•Mikrojustering af skærekraft med snekkegear drevet af motor og styret af berøringsskærm

•Tryknøjagtigheden kan være op til 0,01 mm

•Krumtapaksel lavet af 40Cr stål

•Maskinrammer lavet af Q235-A stål, øvre og nedre plader lavet af QT60 duktilt jern med harpiksbelagt sand med Meehanite Die Cast Iron Technology

•Skærende jagt vendeanordning

•Overbelastningsbeskyttelsesanordning med momentbegrænser for den højeste sikkerhed for operatør og udstyr

•Efter langtidstest og leveret i par, hovedgriber, kæde fra Subaki, Japan

•Højtryks indeks drivsystem til griberstangs positioneringskontrol

•Pneumatisk låsning og udløsning af skærejagt

•Centerlinesystem til hurtig jobskifte



Afisoleringsenhed

•3-aktionsbevægelsesstruktur med øvre, midterste og nedre afisoleringsramme for at lette matriceskift

•Stripningsstifter eller han/hun-matrice kan bruges til forskellige stripningsopgaver

• Match med centerlinjeregistreringssystemet i udstansningssektionen, det samme system gælder også for afisoleringssystemet for at minimere omstillingstiden. Nøjagtig positionering kan øge produktionseffektiviteten

•Op/ned-bevægelsen af ​​den øvre afisoleringsramme styres af en motor, hvilket gør justeringen nemmere



Leveringsenhed

•Sikkerhedsfotoelektriske enheder forhindrer overstigning og overfald af leveringspapirbunken

•Justerbar depressorbørste hjælper med at fjerne papir fra gribere og hobe papir op

•Højpæl design op til 1020 mm

•Automatisk ekstra bæltebord tilgængelig for non-stop levering

•Foderbevægelse og hastighedskontrol kan justeres i leveringsenheden





★Ofte stillede spørgsmål



Q: Hvad med installations- og eftersalgsteknikersupporten?
A: Vores ingeniør kan gå for at hjælpe med installationen og sørge for den nødvendige træning. Køberen bør tage de runde flybilletter og servicegebyr og de lokale overnatningsomkostninger. Eventuelle problemer eller spørgsmål, vil vi være til din rådighed 7x24 timer.
Blandt vores store mængde af CTP-installationer verden over er der også mange slutbrugere (printere), som har købt CTP-produkterne fra EcooGraphix Kina direkte, og EcooGraphix tekniske serviceteam understøtter disse installationer eksternt med regelmæssige besøg på stedet.
Disse slutbrugere Printere kører alle CTP-systemerne med fuld tilfredshed på grund af vores robuste kvalitet, problemfri fjernservice, grundig træning og vedligeholdelse. Hvis du er en printer, der overvejer at købe direkte fra EcooGraphix China, er der ingen bøvl med installationer, uddannelse og eftersalgsservice. Vi garanterer din tilfredshed.
